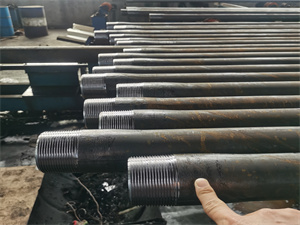

73油管生產(chǎn)工藝一是采用回火后快速冷的方法避免高溫脆性，獲取韌性二是亞溫淬火法通過(guò)鋼種的不完全奧氏體化以有改有害元素及雜質(zhì)，提高韌性。一種方法，對(duì)熱處理設(shè)備要求相對(duì)嚴(yán)格，需要添加額外成本。27MnCrV鋼的AC1=736℃，AC3=810℃，亞溫淬火時(shí)加熱溫度在740-810℃之間選取。亞溫淬火選取加熱溫度780℃，淬火加熱的保溫時(shí)間15min；淬火后回火選取溫度630℃，回火加熱保溫時(shí)間50min。由于亞溫淬火在α+γ兩相區(qū)加熱，在保留部分未溶解鐵素體狀態(tài)下進(jìn)行淬火，在保持較強(qiáng)度的同時(shí)，韌性得到提高同時(shí)低溫淬火較常規(guī)溫度低，減小了淬火的應(yīng)力，從而減小了淬火的變形，
